Perfil de aleación de aluminio para ventana batiente 50B

Perfil de aleación de aluminio para ventana batiente 50B

Ventana batiente

Consulta ahora

Anterior：Perfil de extrusión de aluminio para ventana batiente 50C Próximo：Extrusión de aluminio 50A para ventana batiente

Descripción del Producto

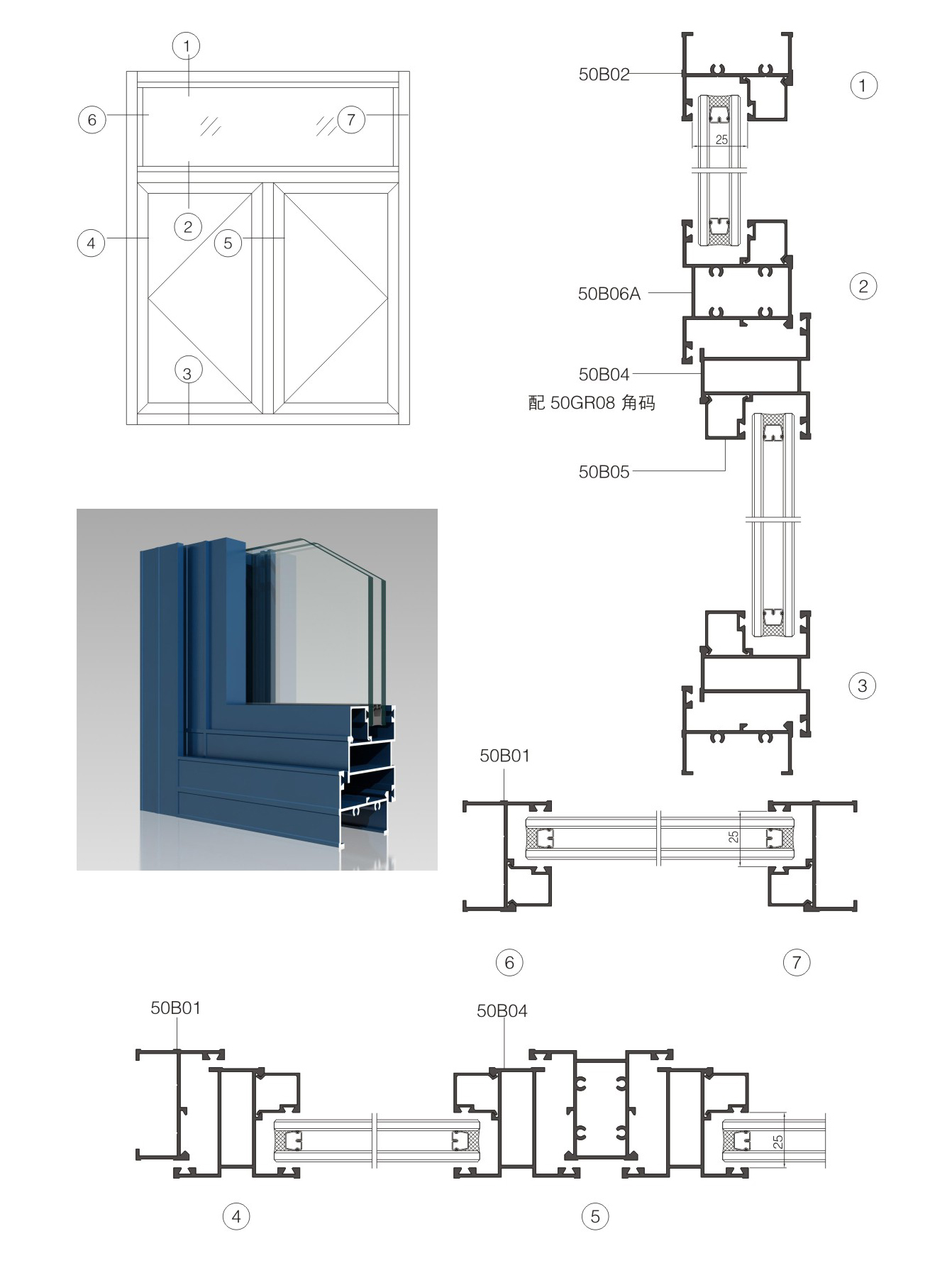

Dibujo de nodo

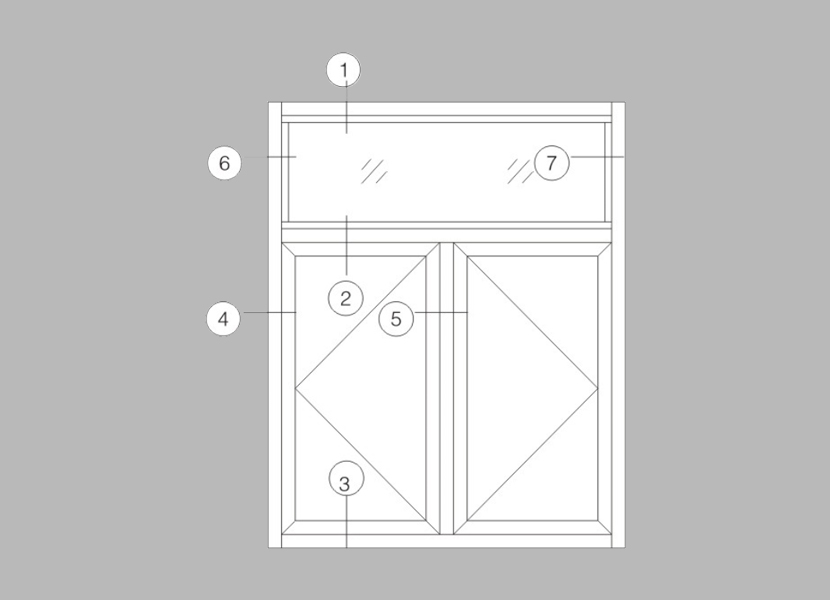

Dibujo Sencillo

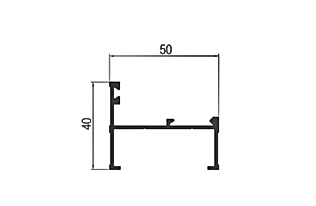

Model	50B01
Nombre	Marco exterior
Grosor de la pared	1,4 mm
Peso del metro	0,540 kg/m

Model	50B02
Nombre	Marco exterior
Grosor de la pared	1,4 mm
Peso del metro	0,610 kg/m

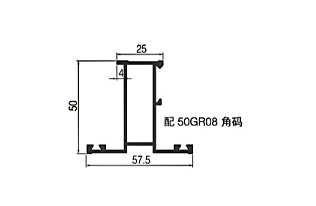

Model	50B04
Nombre	Material del ventilador
Grosor de la pared	1,4 mm
Peso del metro	0,800 kg/m

Model	50B04A
Nombre	Material del ventilador
Grosor de la pared	1,4 mm
Peso del metro	0,789 kg/m

Model	50B05
Nombre	Línea de presión
Grosor de la pared	1,0 mm
Peso del metro	0,187 kg/m

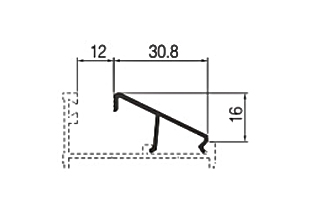

Model	50B05A
Nombre	línea de presión
Grosor de la pared	1,0 mm
Peso del metro	0,170 kg/m

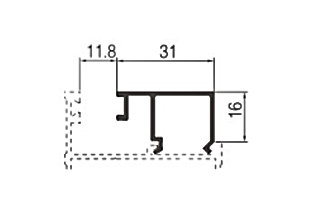

Model	50B05B
Nombre	Línea de presión
Grosor de la pared	1,0 mm
Peso del metro	0,233 kg/m

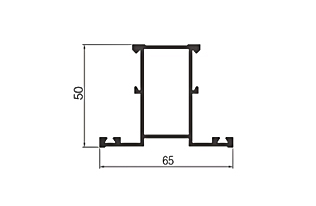

Model	50B06
Nombre	Teniente
Grosor de la pared	1,4 mm
Peso del metro	0,890 kg/m

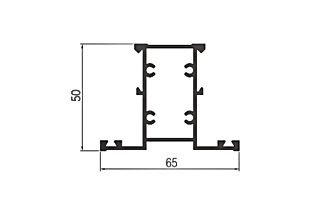

Model	50B06A
Nombre	Teniente
Grosor de la pared	1,4 mm
Peso del metro	1.031 kg/m

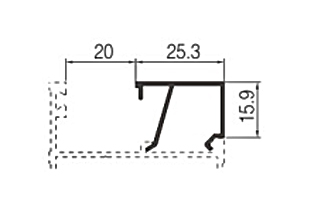

Model	50B05C
Nombre	Línea de presión
Grosor de la pared	0,9 mm
Peso del metro	0,18 kg/m
