Extrusión de aluminio 50A para ventana batiente

Extrusión de aluminio 50A para ventana batiente

Ventana batiente

Consulta ahora

Anterior：Perfil de aleación de aluminio para ventana batiente 50B Próximo：38 perfiles de extrusión de aluminio para ventanas batientes.

Descripción del Producto

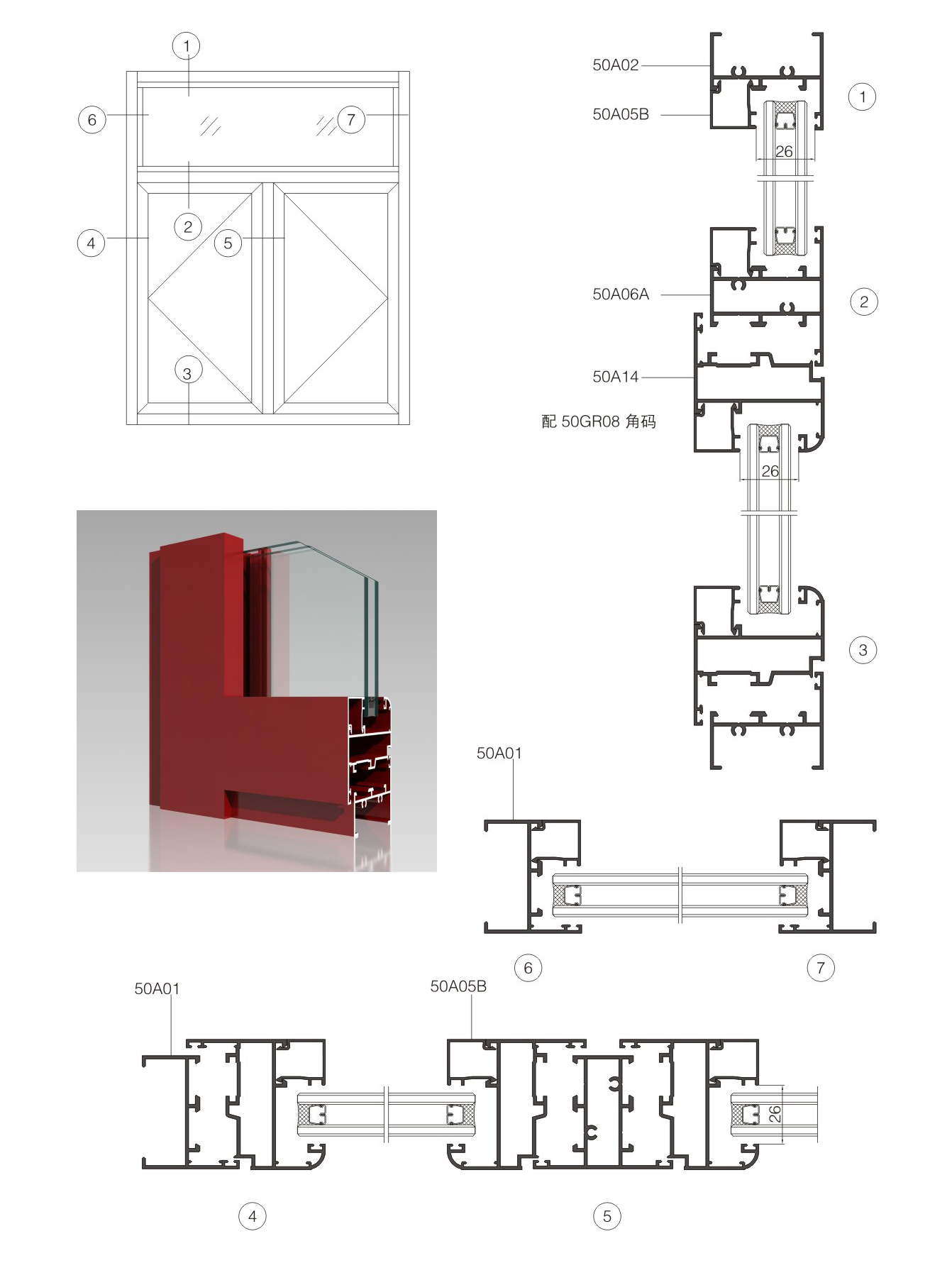

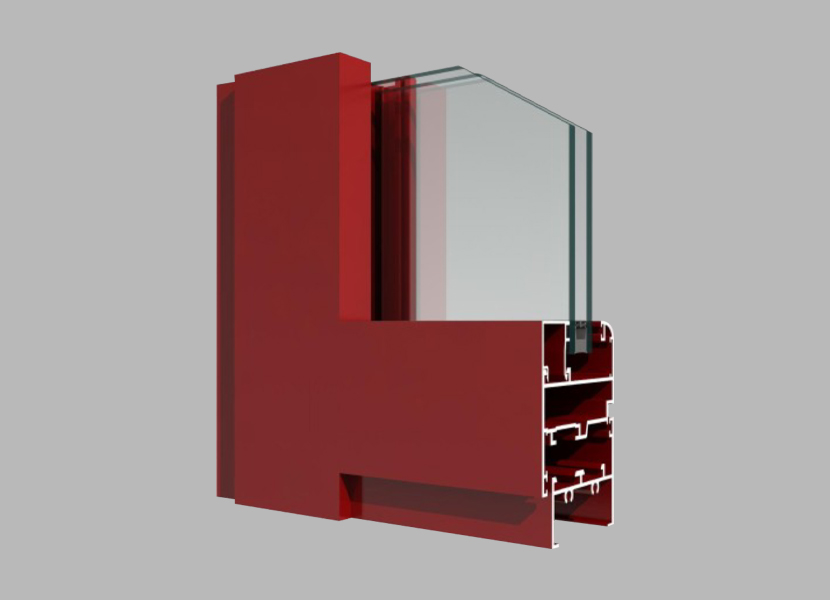

Dibujo de nodo

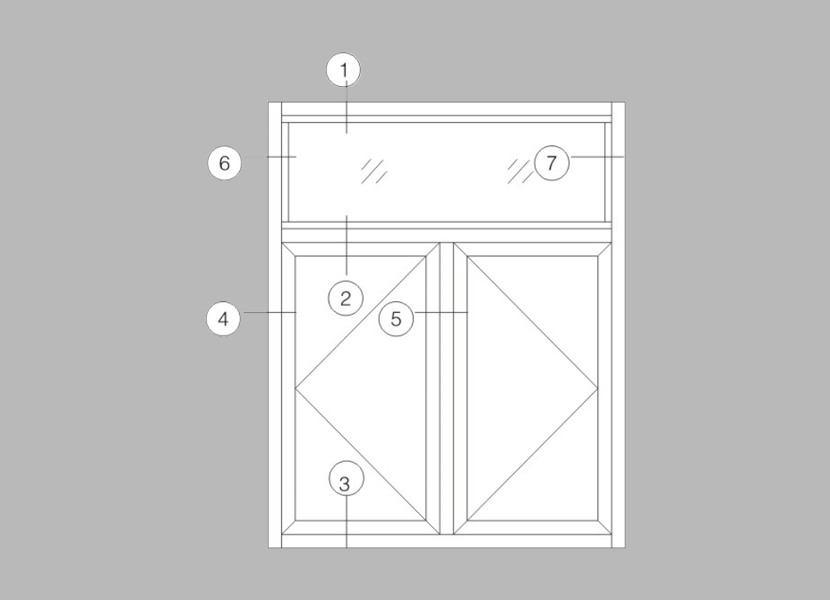

Dibujo Sencillo

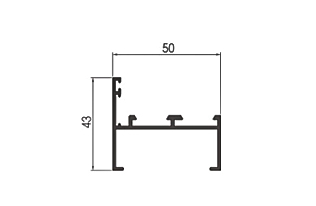

Model	50A01
Nombre	Marco exterior
Grosor de la pared	1,4 mm
Peso del metro	0,580 kg/m

Model	50A01A
Nombre	Marco exterior
Grosor de la pared	1,4 mm
Peso del metro	0,500 kg/m

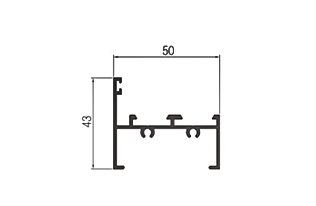

Model	50A02
Nombre	Marco exterior
Grosor de la pared	1,4 mm
Peso del metro	0,640 kg/m

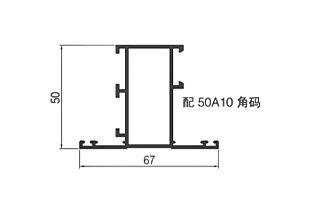

Model	50A04
Nombre	ventilador exterior
Grosor de la pared	1,4 mm
Peso del metro	0,890 kg/m

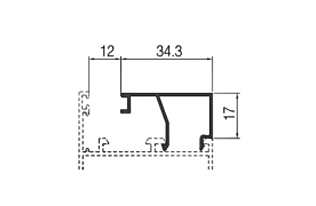

Model	50A05A
Nombre	línea de presión
Grosor de la pared	1,0 mm
Peso del metro	0,250 kg/m

Model	50A05B
Nombre	línea de presión
Grosor de la pared	1,0 mm
Peso del metro	0,190kg/m2

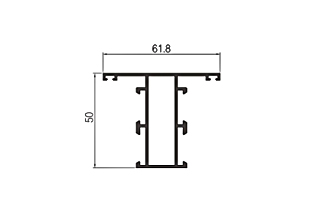

Model	50A06
Nombre	Teniente
Grosor de la pared	1,4 mm
Peso del metro	0,900 kg/m

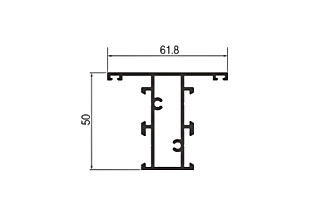

Model	50A06A
Nombre	Teniente
Grosor de la pared	1,4 mm
Peso del metro	0,970 kg/m

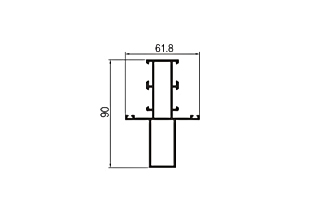

Model	50A06B
Nombre	Fortalecer al teniente
Grosor de la pared	1,4 mm
Peso del metro	1,276 kg/m

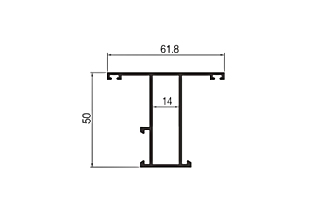

Model	50A06C
Nombre	ventilador exterior
Grosor de la pared	1,4 mm
Peso del metro	0,776 kg/m

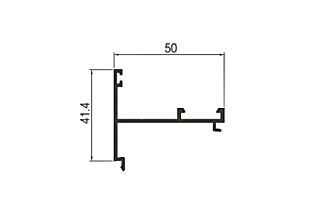

Model	50A07
Nombre	Caja de conversión
Grosor de la pared	1,4 mm
Peso del metro	0,460 kg/m

Model	50A08
Nombre	Lucha
Grosor de la pared	1,4 mm
Peso del metro	0,581 kg/m

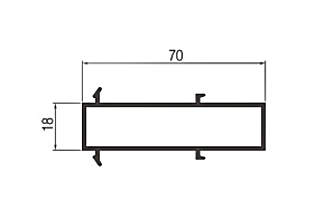

Model	50A08A
Nombre	Lucha
Grosor de la pared	1,4 mm
Peso del metro	0,732 kg/m

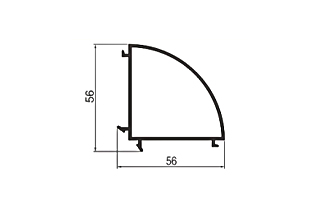

Model	50A09
Nombre	Esquina de 90°
Grosor de la pared	1,4 mm
Peso del metro	0,743 kg/m

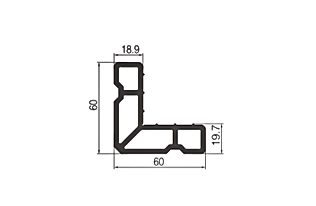

Model	50A10
Nombre	código de esquina
Grosor de la pared	3,0 mm
Peso del metro	2.250 kg/m

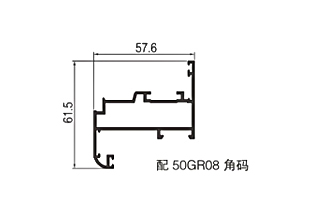

Model	50A14
Nombre	abanico abierto
Grosor de la pared	1,4 mm
Peso del metro	0,940 kg/m

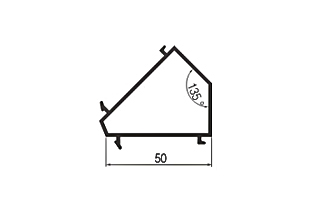

Model	50A19
Nombre	Esquina de 135°
Grosor de la pared	1,4 mm
Peso del metro	0,666kg/m
