Perfil de Aluminio con Rotura Térmica 50GR

Perfil de Aluminio con Rotura Térmica 50GR

Perfil de aluminio con rotura de puente térmico

Consulta ahora

Anterior：Perfil de Aluminio con Rotura Térmica 55GR Próximo：No hay próximo producto

Descripción del Producto

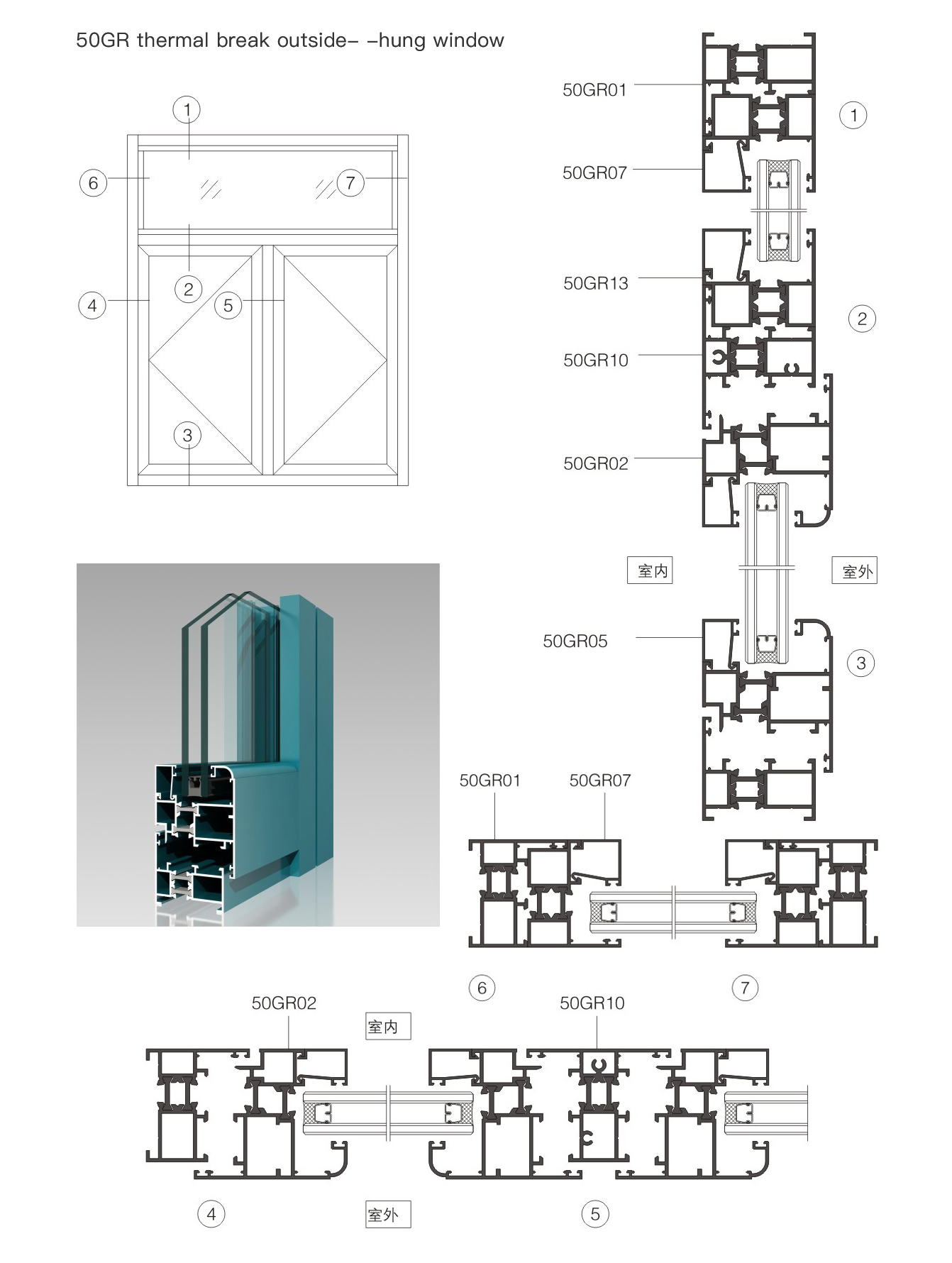

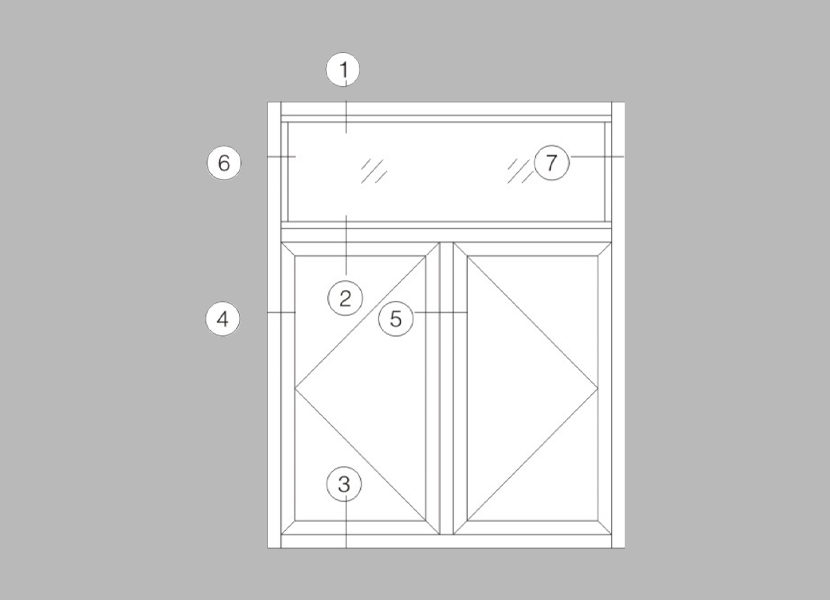

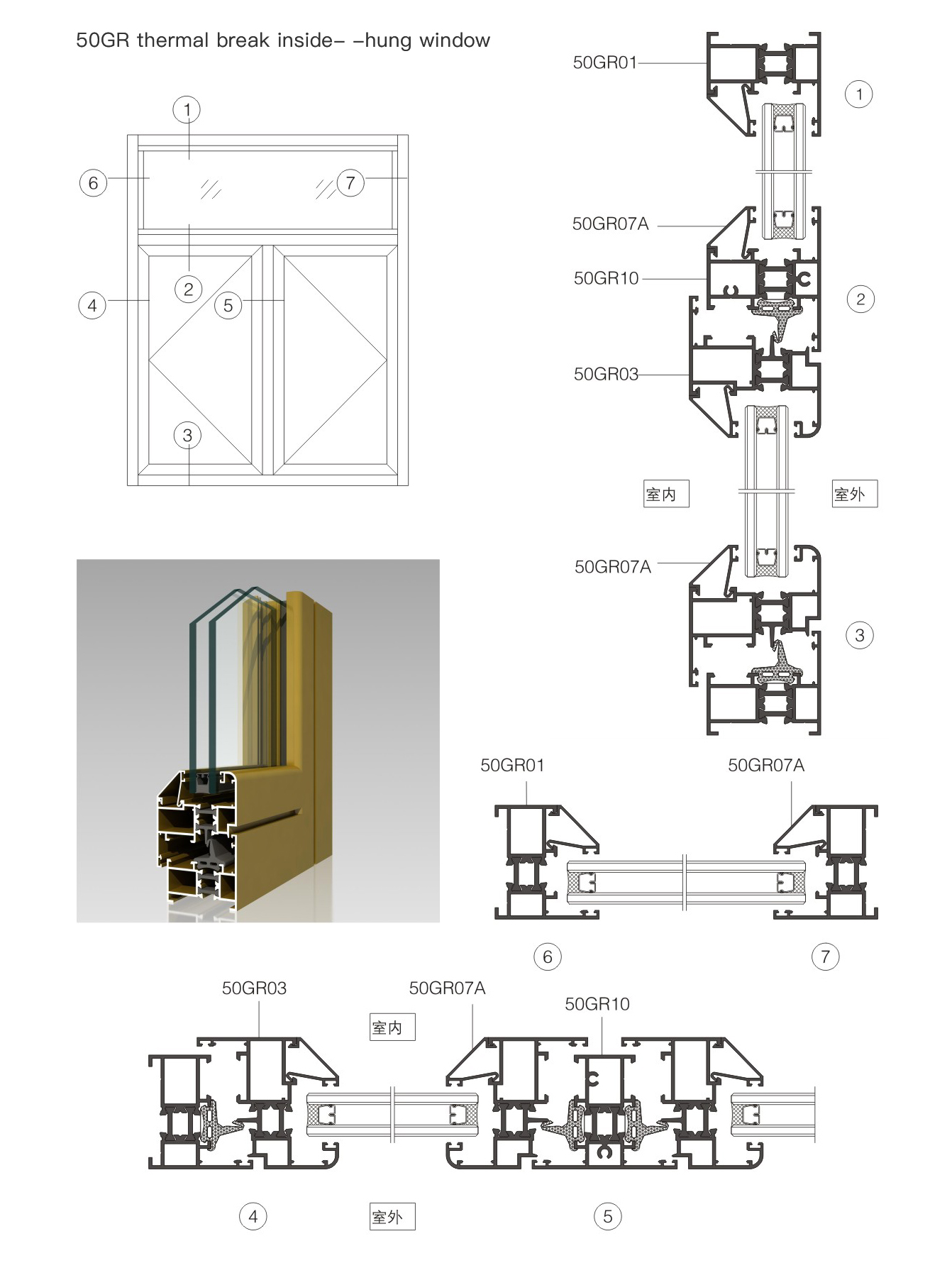

Dibujo de nodo

Dibujo Sencillo

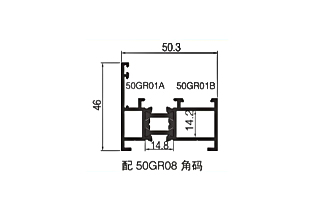

Model	50GR01
Nombre	Marco
Grosor de la pared	1,4 mm
Peso del metro	0,980 kg/m

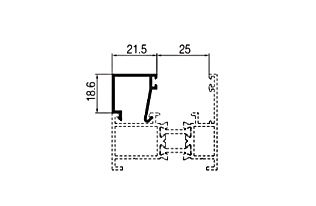

Model	50GR07
Nombre	Línea de presión
Grosor de la pared	1,0 mm
Peso del metro	0,200 kg/m

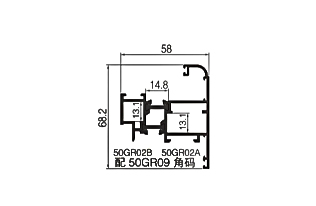

Model	50GR02
Nombre	ventilador exterior
Grosor de la pared	1,4 mm
Peso del metro	1.263 kg/m

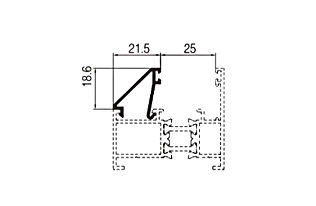

Model	50GR07A
Nombre	Línea de presión
Grosor de la pared	1,0 mm
Peso del metro	0,183 kg/m2

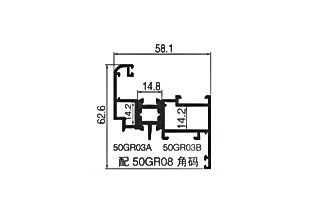

Model	50GR03
Nombre	ventilador interior
Grosor de la pared	1,4 mm
Peso del metro	1,17 kg/m2

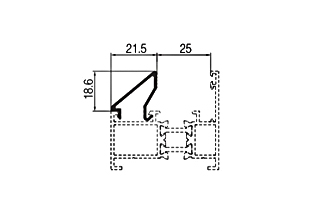

Model	50GR07B
Nombre	Línea de presión
Grosor de la pared	1,0 mm
Peso del metro	0,180 kg/m

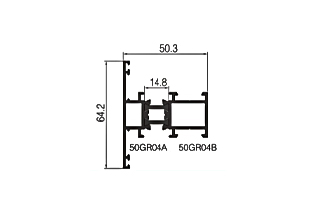

Model	50GR04
Nombre	De media altura
Grosor de la pared	1,4 mm
Peso del metro	1,10 kg/m

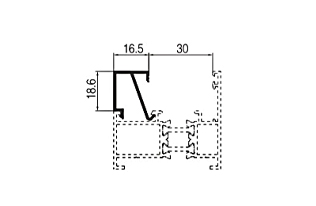

Model	50GR07C
Nombre	Línea de presión
Grosor de la pared	1,0 mm
Peso del metro	0,200 kg/m

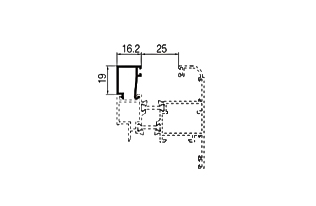

Model	50GR05
Nombre	Línea de presión
Grosor de la pared	1,0 mm
Peso del metro	0,190kg/m2

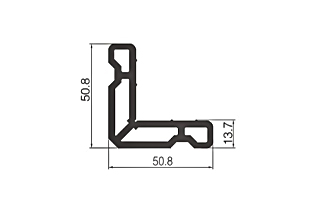

Model	50GR08
Nombre	código de esquina
Grosor de la pared	3,0 mm
Peso del metro	1.680 kg/m

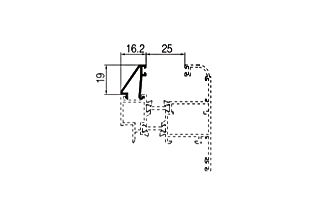

Model	50GR05A
Nombre	Línea de presión
Grosor de la pared	1,0 mm
Peso del metro	0,168 kg/m2

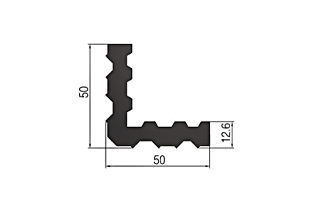

Model	50GR09
Nombre	código de esquina
Grosor de la pared
Peso del metro	2.240 kg/m

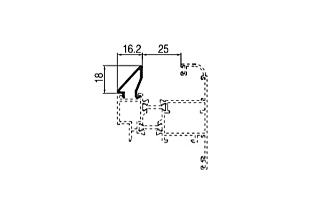

Model	50GR05B
Nombre	Línea de presión
Grosor de la pared	1,0 mm
Peso del metro	0,153 kg/m2

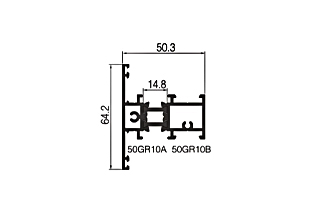

Model	50GR10
Nombre	De media altura
Grosor de la pared	1,4 mm
Peso del metro	1,186 kg/m

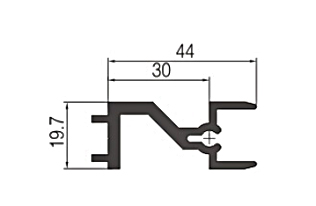

Model	50GR11
Nombre	Conector
Grosor de la pared
Peso del metro	0,783 kg/m

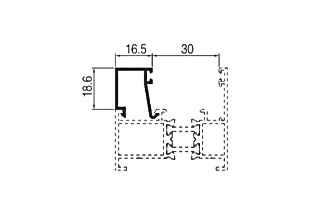

Model	50GR05C
Nombre	Línea de presión
Grosor de la pared	1,0 mm
Peso del metro	0,193 kg/m

Model	50GR12
Nombre	Esquina de 90°
Grosor de la pared	1,4 mm
Peso del metro	1.370 kg/m

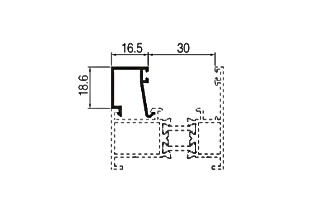

Model	50GR05D
Nombre	Línea de presión
Grosor de la pared	1,0 mm
Peso del metro	0,176 kg/m

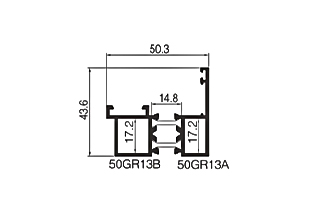

Model	50GR13
Nombre	cuadro de transición
Grosor de la pared	1,4 mm
Peso del metro	0,920 kg/m

Model	50GR16
Nombre	cierre en forma de I
Grosor de la pared	1,4 mm
Peso del metro	0,531 kg/m

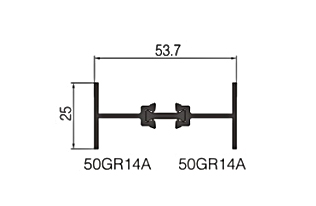

Model	50GR14
Nombre	cierre en forma de I
Grosor de la pared	1,4 mm
Peso del metro	0,511 kg/m

Model	50GR15
Nombre	Esquina de 135°
Grosor de la pared	1,4 mm
Peso del metro	0,960 kg/m

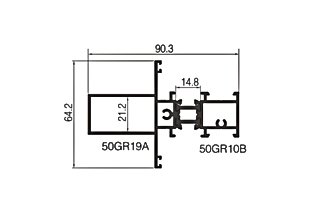

Model	50GR19
Nombre	Fortalecer la altura media
Grosor de la pared	1,4 mm
Peso del metro	1,659 kg/m

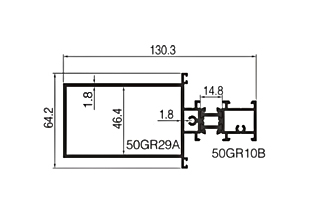

Model	50GR29
Nombre	Fortalecer la altura media
Grosor de la pared	1,4 mm
Peso del metro	2,336kg/m
